Универсальная автоматизированная система мониторинга мобильных объектов «СФЕРА»
2
Назначение:
  • Данная система служит для контроля движения транспортных средств (сухопутных, морских, речных, воздушных) и параметров их движения и предназначена для  увеличения эффективности управления автотранспортным парком различных предприятий.
  • АСМ «Сфера»  позволяет:
  • - увеличить эффективность управления транспортными средствами, оптимизировать маршруты и  график движения на них;
  • - автоматизировать контроль местоположения и состояние транспортных средств, формировать отчеты об эксплуатации;
  • - снизить издержки на содержание, связанные с перерасходом горючего, необоснованными простоями и другими нарушениями заданного регламента использования транспортных средств;
  • - повысить безопасность перевозки пассажиров и грузов, а также личную безопасность водителей и экипажей.
3
Функциональные возможности системы мониторинга транспортных средств «Сфера» :
  • определение местоположения объекта с помощью спутниковой навигационной системы (GPS, GPS/ГЛОНАСС) в различных режимах;
  • отображение объекта на персональном компьютере на электронной карте местности;
  • определение параметров движения объекта: скорость, направление движения, точное время, документирование всей информации в «черный ящик»;
  •  определение состояния объекта на основании показаний подключенных датчиков, передача тревожных сообщений;
  •  запись в электронную базу данных и отображение на карте истории перемещения объекта за выбранный период, отображение маршрута движения объекта, состояния подключенных датчиков;
  •  решение дополнительных задач мониторинга объектов: контроль движения объекта по заданному маршруту, контроль соблюдения временного регламента движения, контроль стоянок и др.;
  •  формирование отчетов об эксплуатации объекта за выбранный период.
4
Отличительные особенности системы:
  •  применение наиболее экономичного режима обмена информацией с использованием GPRS канала, его резервирование с помощью SMS (в SMS сообщение упаковывается информация о 10 точках);
  •  использование VPN тоннеля для исключения перехвата информации в сети Интернет;
  •  применение в качестве бортового комплекта изделия БНТБ (бортовой навигационно-телекоммуникационный блок)  разработки и производства ООО «ТНС»;
  •  применение автоматического режима контроля соблюдения маршрута движения и графика движения транспортными средствами;
  •  возможность получения визуальной информации о местоположении транспортного средства на коммуникатор или в виде текстового сообщения на мобильный телефон;
  •  возможность вывода тревожных сообщений на мобильный телефон определенному кругу лиц;
  •  возможность контроля перемещения человека и получение от него сигнала «Тревога» с помощью трекера TR-102;
  •  вход в систему через WEB-интерфейс и получение информации в режимах «толстого» и «тонкого» клиентов (режим «тонкого» клиента реализован и для КПК);
  •  установка произвольного количества рабочих мест диспетчеров РМД и разграничение их прав доступа к управлению групп объектов;
  •  использование форматов картографических баз данных различных производителей;
  •  возможность предоставления услуг по полному перечню функциональных возможностей системы другим автотранспортным предприятиям на коммерческой основе.
5

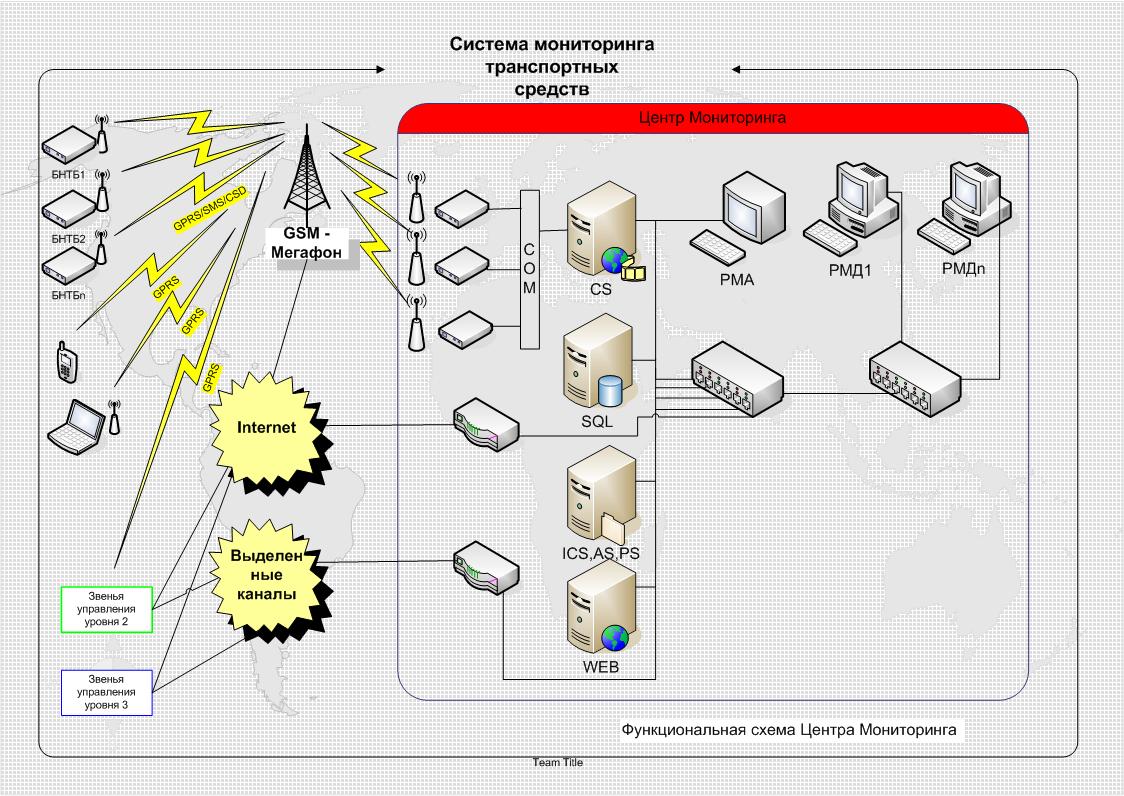

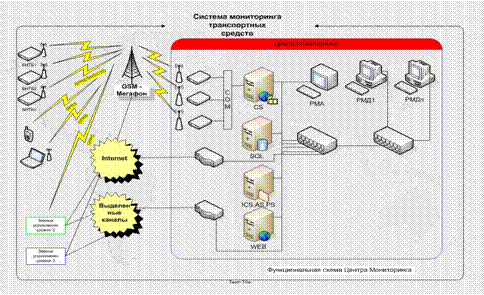

Функциональная схема центра мониторинга
6

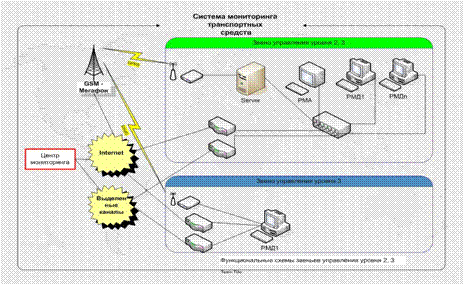

Функциональные схемы звеньев управления уровня 2,3
7
Компоненты программного комплекса:
  •  Коммуникационный сервер (CS)
  •  SQL сервер   (SQL)
  •  Информационно-картографический сервер (ICS)
  •  Почтовый сервер (PS)
  •  Сервер  доступа (AS)
  •  Web-service и ASPX-приложения
8
- Коммуникационный сервер (CS) предназначен для:
  • организации схемы связи с удаленными МО, используя различные системы передачи данных;
  • программного описания комплектов для взаимодействия с удаленными МО;
  • приема и сохранения навигационной информации от удаленных МО;
  • приема и сохранения состояния сигналов датчиков, подключенных к удаленным МО;
  • приема заявок для решения задач с удаленными МО от пользователей системы и их выполнение по различным каналам связи.
9
- SQL сервер   (SQL) предназначен для:
  •  хранения навигационных и других данных, полученных от блоков БНТБ;
  •  предоставления программного интерфейса между всеми компонентами системы .
10
- Информационно-картографический сервер (ICS) предназначен  для:
  • предоставления  пользователям навигационной информации, полученной от удаленных МО;
  • предоставления информации пользователям информации о состоянии сигналов датчиков, полученной от удаленных МО;
  • формирования графического изображения для отображения информации, полученной от удаленных МО на фоне карты.
11
- Почтовый сервер (PS) предназначен для:
  • предоставления пользователям системы возможности обмена короткими сообщениями, письмами, файлами по тем каналам, которые используются в данный момент пользователем.
12
- Сервер  доступа (AS) предназначен  для:
  • описания пользователей системы (диспетчеров, клиентов…);
  • описания прав доступа пользователей;
  • распределения объектов за пользователями;
  • аутентификации пользователей системы;
  • поддержания сеанса работы пользователей;
  • предоставления доступных сервисов системы во время работы пользователей.


13
- Web-service и ASPX-приложения предназначены для:
  • обеспечения функционирования приложений «толстого клиента»;
  • формирования HTML-страниц для “тонкого клиента”.
14
Персонажи систем мониторинга:
  •  Пользователь
  •  Диспетчер
  •  Администратор системы
15
- Администратор системы:
  • формирует список МО:
    • формирует список диспетчеров системы;
    • закрепляет МО за Диспетчерами системы мониторинга;
    • формирует список клиентов (тонкого, толстого, диспетчера);
    • закрепляет МО за клиентами;
    • создает и поддерживает словарь тревожных датчиков;
    • создает и поддерживает словарь с каналами управления;
    • настраивает работу сервера с МО:
  • определяет номера телефонов для голосовой связи и передачи данных;
  •  определяет возможные каналы связи для работы с БНТБ (подробнее о БНТБ на стр.20);
  •  описывает датчики для мобильного объекта;
  •  описывает каналы управления для мобильного объекта.
16
- Диспетчер на рабочем месте диспетчера (РМД), работающем в режиме «толстого» клиента имеет возможность:
      • просмотра текущего местоположения закрепленных МО;
      • просмотра текущего состояния датчиков закрепленных МО;
      • просмотра истории движения закрепленных МО;
      • просмотра истории состояния датчиков закрепленных МО;
      • периодически запрашивать Центр мониторинга для приема навигационной информации от МО, состояния датчиков, хранение принимаемой информации в собственной БД;
      • осуществлять управление МО:
      • - изменять параметры работы БНТБ по маяку (интервал и каналы связи);
      • - инициализировать работу датчиков (определяется по данным, введенным для режима маяка);
      • - изменять номер телефона для режима «ГОЛОС»;
      • - инициализировать параметры Ч.Я. (период записи информации в Ч.Я.);
      • - считывать информацию с Ч.Я.;
      • - осуществлять индивидуальный опрос местоположения МО и состояния датчиков;
      • - решать дополнительные задачи на основе данных, принятых от Центра мониторинга.
17
- Пользователь, работающий в режиме «тонкого» клиента имеет возможность:
      • просмотра текущего местоположения закрепленных МО;
      • просмотра текущего состояния датчиков закрепленных МО;
      • просмотра истории движения закрепленных МО;
      • просмотра истории состояния датчиков закрепленных МО;
      • осуществлять управление МО:
        • изменять параметры работы БНТБ по маяку (интервал и каналы связи);
        • инициализировать работу датчиков (определяется по данным, введенным для режима маяка);
        • изменять номер телефона для режима «ГОЛОС»;
        • инициализировать параметры Ч.Я. (период записи информации в Ч.Я.);
        • считывать информацию с Ч.Я.;
        • осуществлять ручной однократный опрос местоположения и состояния датчиков.
    • Все персонажи и пользователи системы имеют возможность обмена  информацией различного вида через Почтовый сервер.
18

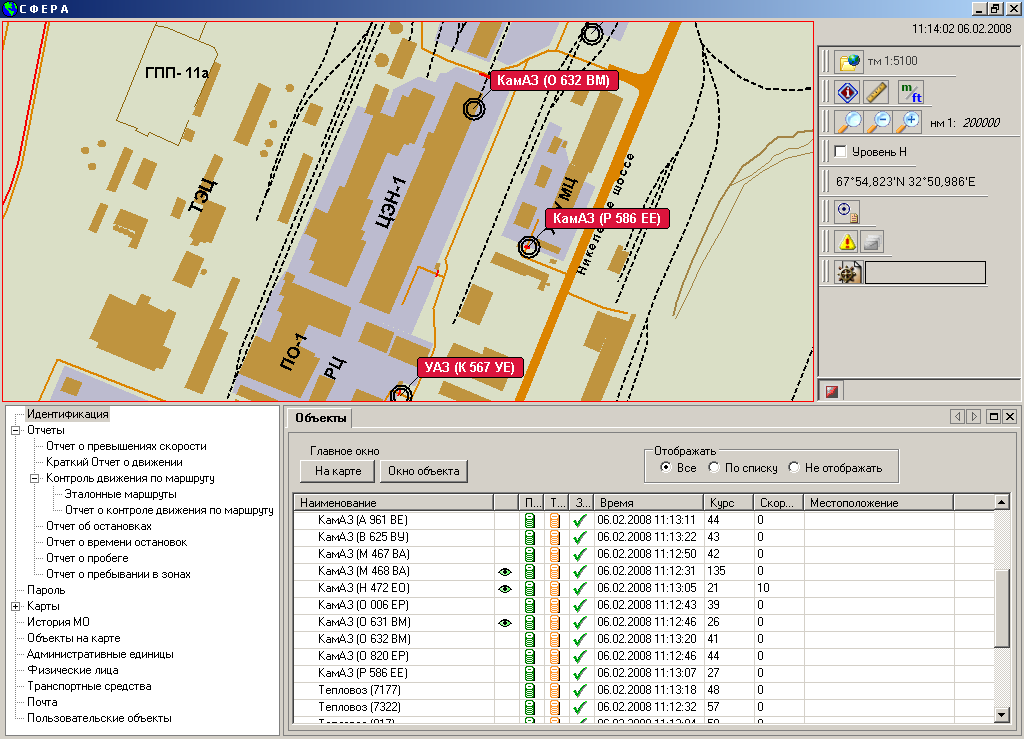

Снимок главного окна программы рабочего места диспетчера
19
Окно контроля прохождений маршрутов
20
Программно-аппаратный комплект

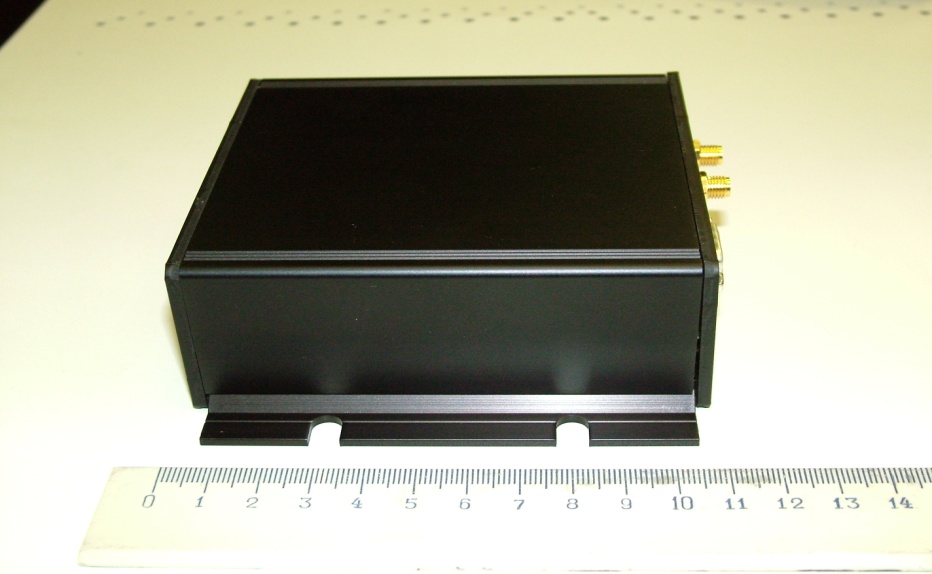

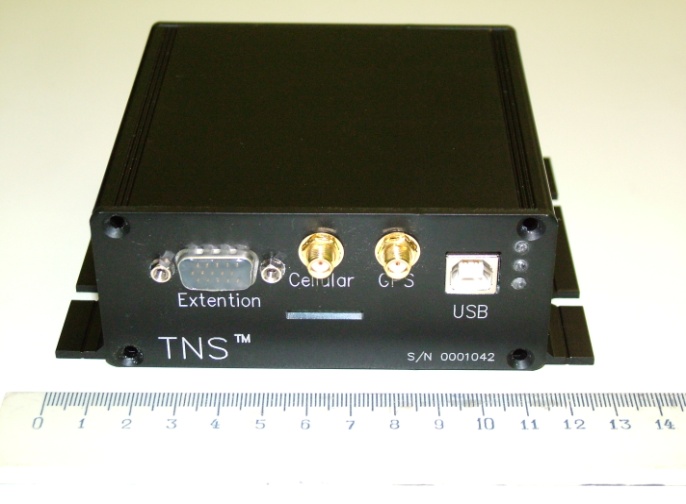

  • Бортовой навигационно-телекоммуникационный блок (БНТБ).
21
Назначение БНТБ
  • БНТБ предназначен для автоматического определения местоположения контролируемых мобильных объектов (МО) и  обмена телеметрической информацией с пользовательскими электронно – картографическими системами контроля.
  •  В качестве систем передачи данных используются  существующие системы сухопутной подвижной связи (ССПС) стандарта GSM,  цифровые транки, спутниковая системы связи  GlobalStar, Inmarsat. В качестве  спутниковых навигационных систем используются или GPS,  или GPS – ГЛОНАСС.
22

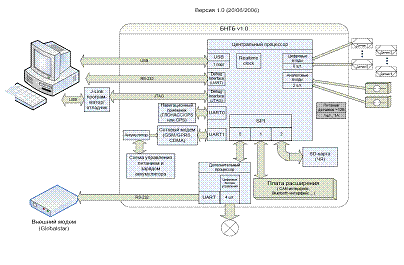

Блок-схема БНТБ
23
Функциональные возможности БНТБ:
  • работа в режимах:
  • непрерывного мониторинга;
  • маяка с заданным интервалом времени;
  • по опросу;
  • считывание ЧЯ по заданному диапазону, дате и времени;
  • выдача информации по событию:
    • тревожных датчиков;
    • отключения внешнего электропитания;
    • снижения напряжения внутренних аккумуляторов ниже заданного уровня;
  • фиксация остановки движения (простоя);
  • фиксация начала движения.


24
Дополнительные решаемые функциональные задачи:
  • Модификации исполнения БНТБ отличаются только наличием или отсутствием  функциональных элементов, устанавливаемых в нем (GPS - приемник, GSM модем и т.п.) или подключаемых к нему антенн, внешних датчиков и исполнительных устройств, терминалов, микрокомпьютера. Наращивание функциональных возможностей БНТБ осуществляется, в основном, за счет совершенствования его программного обеспечения.
25
Состав программно-аппаратного комплекта БНТБ:
  • GPS приёмник или ГЛОНАСС-GPS приёмник;
  • GSM модем;
  • контроллер USB порта;
  • 128 Мбайт флэш памяти;
  • минимально 32 Кбайта ОЗУ;
  • контроллер IP -стека;
  • контроллер 6 бинарных датчиков;
  • контроллер 4 каналов управления;
  • контроллер 2 аналоговых датчиков;
  • контроллер  Li аккумулятора;
  • часы реального времени, синхронизирующиеся с GPS приёмником;
  • разъём для подключения внешнего устройства ввода-вывода информации УВВИ модема GlobalStar,  модема Inmarsat (SPI шина) .
26
Технические параметры (базовый вариант).
  • работа по каналу GSM (GPRS, SMS, CSD) или внешние модемы GlobalStar (асинхронный режим) или Inmarsat;
  • инициализация комплекта – по  каналу CSD;
  • настройка параметров работы - по GPRS, SMS или CSD;
  • голосовая связь;
  • SPI интерфейс – внешний (разъем для установки плат расширения);
  • 6 бинарных датчиков (кнопок) с возможностью настройки признака «тревога» (передача в момент события);
  • 4 канала управления;
  • «Черный ящик», объем ЧЯ не менее 45 тыс. сообщений записей.
  • Исполнение ЧЯ:
  • - «циклический буфер» - первым пришел – первым ушел;
  • - запись с заданным интервалом всей навигационной информации и информации с датчиков, кнопок, срабатывания каналов управления в момент события;
  • - запись информации с аналоговых датчиков;
  • - запись технологической (диагностической) информации;
